產品概述

　　GCS型低壓抽出式開關柜(以下稱裝置)是原國家電力工業部、機械工業部聯合設計組根據行業主管部、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V、660V，額定電流為4000A及以下的發、供電系中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。在生產工藝、產品外觀等方面做了眾多改進，獲得多項國家發明專利、實用新型專利和外觀專利（發明名稱：抽屜式開關柜，專利號：ZL 2015 1085888.9 、發明名稱：分段式柜門的開關柜，專利號：ZL 2015 1 0822098.3、實用新型專利（實用新型名稱：開關柜，專利號：ZL2015 2 0942903.1、ZL 2015 2 0942963.3、實用新型名稱：防脫落開關柜內鎖，專利號：ZL2015 2 09379901）實用新型名稱：多開門開關柜，專利號：ZL 2015 2 0942915.4）。。符合GB7251的要求，通過了國家中低壓輸配電設備質量監督檢驗中心全部型式試驗。

使用條件

　　用于戶內安裝。
      周圍空氣溫度不高于+40℃，不低于- 5℃，并且24h內其平均溫度不高于+35℃。
      空氣清潔，相對濕度在最高環境溫度為+40℃時不超過50％，在較低溫度時允許有較高濕度，如在+20℃時，相對濕度為90％，并且允許溫度變化時偶然有少量凝露產生。
     海拔不超過2000m。
     污染等級為3。
     運輸和儲存過程中的溫度為-25℃～+55℃，在短時間內(不超過24h)可達+70℃。
     裝置內使用某些電器元件及附件不符合上述條件以及使用條件與正常條件不符時，由制造廠和用戶協商解決。

主要特點

　　1、新型手搖式推進機構應用于單元抽屜，分手操和電操兩大類。為多圈省力推進方式，實現輕松、靈活、平穩推進與移出抽屜，三工位具有機械定位、顯示，并帶有“咔噠”的位置聲音提示功能，推進630A的三極、四極方案抽屜輕松靈活；合閘聯鎖具有再扣復位功能，推進機構原理與聯鎖機構為國內外同行業先進技術。其中電操專用的聯鎖機構，能夠確保切斷開關才能移動抽屜，有效防止誤操作，實現搖手柄進入機構(可操作狀態)電操機構無法取電，只有拔出搖手柄，電操機構方可取電，使空開電動合閘，具有很高的操作安全性；

　　2、新型手拉式推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

　　3、新型小型手拉式推進機構應用于1/2、1/4抽屜單元，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

　　4、抽屜新型推進聯鎖機構具有分離、試驗、連接位置機械顯示，電氣接點與位置同步。

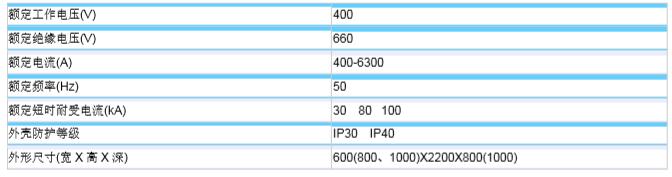

基本技術參數

訂貨須知
　　a、一次方案圖及元件技術數據；
　　b、二次接線原理圖及元件規格、型號、技術數據；
　　c、開關柜排列及平面圖；
　　d、訂貨時，請注明主母線、支母線規格，否則按制造廠規定供給；
　　e、需母線橋架時，應提供跨距尺寸，高度及平面布置尺寸。
