產品概述

　　GGD型低壓成套開關設備(以下簡稱裝置)適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz、額定工作電壓400V、額定工作電流至3200A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。
        裝置符合GB7251.1標準，并獲“CCC”認證證書。
        裝置具有分?jǐn)嗄芰Ω?、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。

使用條件

　　戶內安裝使用。

        周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
        空氣清潔，相對濕度在最高溫度為40℃時不超過50%。在較低溫度時允許有較高的相對濕度。例如：+20℃時相對濕度為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
        海拔不超過2000m。
        污染等級為3。
        裝置安裝與垂直面的傾斜度不超過5°。
        運輸和儲存溫度為-25℃～+55℃，在短時間內(不超過24h)可達+70℃。
        用戶有特殊要求時可與制造廠協商解決。

主要特點

　　1.  GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF泠彎型鋼局部焊接組裝而成，構架另件及專用配套另件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的另部件按模塊原理設計，并有20模的安裝孔，通用系數高?？梢允构S實現予生產。既縮短了生產制造周期，也提高了工作效率。

 　　2. GGD柜設計的充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而泠風不斷地由下端槽孔補充進柜。使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

  　　3.  GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

  　　4. 柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊外均嵌有一根山型塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　　  5.裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架用滾花螺釘連接，整柜構成完整的接地保護電路。

　　  6.柜體面漆選用聚脂型烘漆、附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

 　　 7. 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

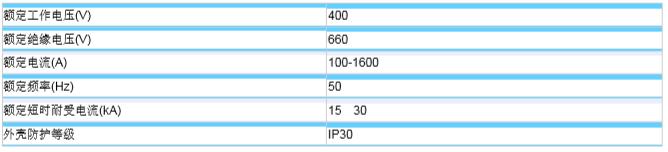

基本技術參數

訂貨須知

　　a、一次方案圖及元件技術數據；

　　b、二次接線原理圖及元件規格、型號、技術數據；

　　c、開關柜排列及平面圖；

　　d、訂貨時，請注明主母線、支母線規格，否則按制造廠規定供給；

　　e、需母線橋架時，應提供跨距尺寸，高度及平面布置尺寸。
