產品概述

　　低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V(690V)，額定電流為4000A及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，在生產工藝、產品外觀等方面做了眾多改進，獲得多項國家發明專利、實用新型專利和外觀專利（發明名稱：抽屜式開關柜，專利號：ZL 2015 1085888.9 、發明名稱：分段式柜門的開關柜，專利號：ZL 2015 1 0822098.3、實用新型專利（實用新型名稱：開關柜，專利號：ZL2015 2 0942903.1、ZL 2015 2 0942963.3、實用新型名稱：防脫落開關柜內鎖，專利號：ZL2015 2 09379901）實用新型名稱：多開門開關柜，專利號：ZL 2015 2 0942915.4）。符合GB7251的要求，通過了國家中低壓輸配電設備質量監督檢驗中心全部型式試驗。

使用條件

 　用于戶內安裝。
      周圍空氣溫度不高于+40℃，不低于- 5℃，并且24h內其平均溫度不高于+35℃。
      空氣清潔，相對濕度在最高環境溫度為+40℃時不超過50％，在較低溫度時允許有較高濕度，如在+20℃時，相對濕度為90％，并且允許溫度變化時偶然有少量凝露產生。
     海拔不超過2000m。
     污染等級為3。
     運輸和儲存過程中的溫度為-25℃～+55℃，在短時間內(不超過24h)可達+70℃。
     裝置內使用某些電器元件及附件不符合上述條件以及使用條件與正常條件不符時，由制造廠和用戶協商解決。

主要特點

1、整柜采用拼裝式組合結構，模數化安裝。零部件通用性強、適用性好、標準化程度高；

  2、抽屜柜的有效功能單元高度1800mm，抽屜單元高度為200mm/300mm/400mm/500mm/600mm等；

  3、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各功能室間有鋼板或絕緣板相互隔離，以保證安全；

  4、柜內抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才可以開啟；

  5、MCC柜的抽屜采用機械三工位機構(包括200/2mm抽屜)具有三個位置(分離、試驗、連接)；

  6、采用高可靠性一次接插件；

  7、材質可選用冷軋板、鍍鋅板、敷鋁鋅板。

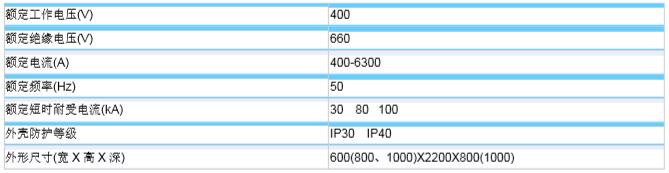

基本技術參數

訂貨須知
　　a、一次方案圖及元件技術數據；
　　b、二次接線原理圖及元件規格、型號、技術數據；
　　c、開關柜排列及平面圖；
　　d、訂貨時，請注明主母線、支母線規格，否則按制造廠規定供給；
　　e、需母線橋架時，應提供跨距尺寸，高度及平面布置尺寸。
